¿Cómo elegir el sensor de presión de 4-20 mA más confiable para sistemas de suministro de agua? Una guía de aplicaciones industriales

Introducción

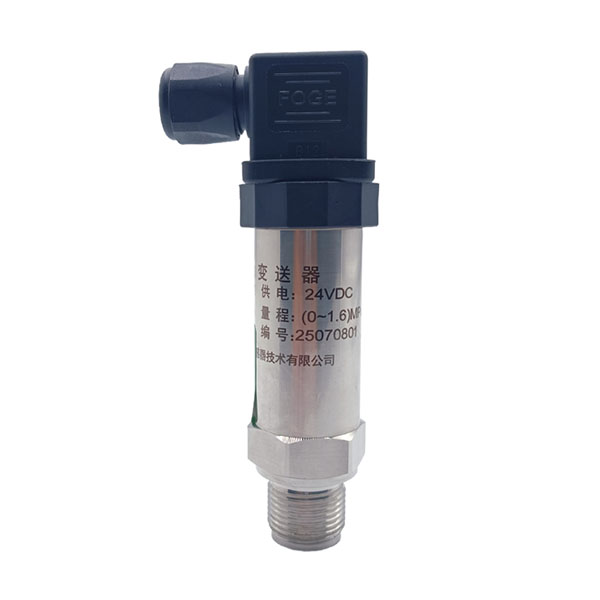

En los sistemas modernos de suministro de agua, la medición precisa y confiable de la presión es fundamental para el control de bombas, la detección de fugas, la protección de tuberías y la gestión de energía. Un sensor de presión que ofrece una salida consistente y estable de 4-20mA puede significar la diferencia entre una operación eficiente y costosos tiempos de inactividad. El Sensor de Presión Cilíndrico presentado en este artículo (que también funciona como Sensor de Presión para Control de Procesos Industriales y como Sensor de Presión para Suministro de Agua) está diseñado específicamente para sistemas de suministro de agua, combinando precisión de grado industrial con durabilidad.

Por qué 4-20mA sigue siendo el estándar de oro para el suministro de agua
Antes de profundizar en la selección del sensor, es importante entender por qué la salida analógica de 4-20mA sigue siendo la opción preferida para los sistemas de suministro de agua. A diferencia de las señales basadas en voltaje, que se degradan en largas distancias de cable, el bucle de corriente de 4-20mA mantiene la integridad de la señal a lo largo de cientos de metros. La función de cero vivo permite que el sistema de control distinga entre una lectura de cero real y un cable roto o una falla del sensor. Esta capacidad de detección de fallas es invaluable para la infraestructura crítica de suministro de agua donde la operación ininterrumpida es esencial.

Criterios clave de selección para sensores de presión para suministro de agua
Al evaluar sensores de presión para aplicaciones de suministro de agua, considere los siguientes parámetros técnicos:

1. Rango de presión y capacidad de sobrecarga
Los sistemas de suministro de agua típicamente operan dentro de 0-10 bar, mientras que las estaciones de bombeo pueden requerir 0-16 bar o más. El Sensor de Presión para Suministro de Agua seleccionado debe tener un rango de medición que cubra su presión máxima esperada con un margen de seguridad adicional del 20-30%. La protección contra sobrecargas es igualmente importante: un Sensor de Presión para Suministro de Agua confiable debe soportar al menos 1.5 veces la escala completa sin daños permanentes. Este Sensor de Presión Cilíndrico sobresale en protección contra sobrecargas, y su factor de forma compacto permite una fácil instalación en espacios reducidos de tuberías.

2. Materiales en contacto con el fluido y resistencia a la corrosión
La calidad del agua varía significativamente — desde agua potable hasta aguas residuales tratadas, cada una contiene diferentes niveles de cloruros, productos químicos o partículas abrasivas. Un Sensor de Presión Cilíndrico con diafragma de acero inoxidable ofrece una excelente resistencia a la corrosión para la mayoría de las aplicaciones de agua. Para medios agresivos o entornos con alto contenido de cloruros, considere versiones con diafragmas de Hastelloy. El factor de forma cilíndrico compacto de un Sensor de Presión Cilíndrico permite una fácil instalación en espacios reducidos de tuberías, lo que lo hace ideal para estaciones de bombeo y conjuntos de múltiples vías.

3. Precisión y estabilidad a largo plazo
Para el monitoreo básico de presión, una precisión de ±0.5% de la escala completa es generalmente aceptable. Sin embargo, para el cálculo de caudal o el control preciso de bombas, se recomienda un Sensor de Presión para Control de Procesos Industriales con una precisión de ±0.25% o ±0.1%. La estabilidad a largo plazo es igualmente crítica: un Sensor de Presión para Control de Procesos Industriales de alta calidad debe exhibir una deriva anual de menos del ±0.1% de la escala completa, minimizando la frecuencia de calibración y los costos de mantenimiento.

4. Señal de salida y compatibilidad eléctrica
La salida estándar de la industria de 4-20mA alimentada por bucle es universalmente compatible con las tarjetas de entrada analógica de PLC, sistemas SCADA y controladores de automatización de edificios. Al seleccionar un Sensor de Presión para Suministro de Agua, verifique que el voltaje de alimentación del bucle coincida con su sistema de control. Algunos modelos avanzados de Sensor de Presión Cilíndrico también ofrecen el protocolo de comunicación HART superpuesto en la señal de 4-20mA, lo que permite la configuración y el diagnóstico digitales.

5. Protección ambiental e instalación
Los entornos de suministro de agua suelen ser húmedos, polvorientos o estar sujetos a inundaciones temporales. Un Sensor de Presión para Suministro de Agua debe tener un grado de protección de ingreso IP65 o IP67. Para instalaciones en exteriores, considere sensores con protección integrada contra rayos y compensación de temperatura de amplio rango de operación. El diseño del Sensor de Presión Cilíndrico, con su carcasa lisa y sin soldaduras, minimiza las grietas donde la humedad o los contaminantes podrían acumularse.

Recomendaciones específicas por aplicación

Monitoreo de presión en estaciones de bombeo
Para el monitoreo de presión de succión y descarga de bombas en estaciones de bombeo de agua, use un Sensor de Presión para Suministro de Agua con un amortiguador de pulsaciones para proteger el diafragma de los efectos del golpe de ariete. El tamaño compacto del Sensor de Presión Cilíndrico lo hace ideal para la instalación en áreas de cabezal de bomba con espacio limitado.

Monitoreo de presión diferencial de filtros
Al monitorear la presión diferencial del filtro para determinar el momento del retrolavado, se recomienda un Sensor de Presión para Control de Procesos Industriales de alta precisión. Esto asegura una detección precisa de la caída de presión a través del medio filtrante, optimizando los ciclos de retrolavado y reduciendo el desperdicio de agua.

Presión del sistema de dosificación química
Para aplicaciones de dosificación química donde se inyectan productos químicos agresivos en la corriente de agua, un Sensor de Presión Cilíndrico con un diseño de diafragma a ras previene la obstrucción y simplifica la limpieza. Este sensor se puede instalar directamente en la línea de dosificación sin necesidad de adaptadores o múltiples adicionales.

Mejores prácticas de instalación

• Orientación de montaje: Para aplicaciones con líquidos, instale el Sensor de Presión Cilíndrico con la conexión de proceso hacia arriba u horizontalmente para evitar que las burbujas de aire queden atrapadas contra el diafragma.

• Amortiguación de pulsaciones: Para líneas de descarga de bombas alternativas, use un amortiguador de pulsaciones o instale el Sensor de Presión para Control de Procesos Industriales en una bobina de tubería de diámetro pequeño para suavizar las fluctuaciones de presión.

• Conexión a tierra eléctrica: Conecte a tierra adecuadamente la carcasa del sensor y el blindaje del cable para evitar interferencias electromagnéticas de los variadores de frecuencia.

• Ajuste de cero: Después de la instalación y antes de la presurización, realice un ajuste de cero en el Sensor de Presión para Suministro de Agua para eliminar cualquier error de desplazamiento de instalación.

Conclusión
Seleccionar el sensor de presión de 4-20mA adecuado para su sistema de suministro de agua requiere una evaluación cuidadosa del rango de presión, los materiales en contacto con el fluido, la precisión, la protección ambiental y la compatibilidad eléctrica. El Sensor de Presión Cilíndrico ofrece una instalación compacta que ahorra espacio para lugares reducidos. El Sensor de Presión para Control de Procesos Industriales ofrece precisión de grado industrial y estabilidad a largo plazo para aplicaciones exigentes de control de procesos. El Sensor de Presión para Suministro de Agua proporciona un monitoreo confiable y rentable para la distribución general de agua.

En última instancia, el sensor más confiable es aquel que coincide con los requisitos específicos de su aplicación, al tiempo que ofrece estabilidad a largo plazo y facilidad de mantenimiento. Siguiendo las pautas de este artículo, puede elegir con confianza un sensor de presión de 4-20mA que proporcionará años de operación sin problemas en su sistema de suministro de agua.

¿Necesita ayuda para seleccionar el sensor de presión adecuado para su aplicación de suministro de agua? Comuníquese con nuestro equipo de ingeniería para obtener recomendaciones personalizadas y soporte técnico.
