बॉयलर पाइपलाइन डेडिकेटेड फ्लैंज सैनिटरी तापमान सेंसर: आपकी महत्वपूर्ण प्रक्रियाओं के लिए विश्वसनीय तापमान माप

क्या आपने कभी यह स्थिति देखी है? आपकी बॉयलर पाइपलाइन पर तापमान सेंसर लगातार विफल हो रहे हैं। भाप रिसाव के कारण रीडिंग बहाव करती है। सफाई के दौरान सेंसर में नमी प्रवेश कर जाती है। फ्लैंज गास्केट पुराने हो जाते हैं और सुरक्षा खतरे पैदा करते हैं। हर सेंसर बदलने के लिए शटडाउन, दबाव कम करने और पाइपलाइन खाली करने की आवश्यकता होती है। जब आप समाप्त करते हैं तो आधा दिन बीत चुका होता है।

यदि ये समस्याएं आपको सिरदर्द देती हैं, तो आपको यह समझने की आवश्यकता है कि बॉयलर पाइपलाइन डेडिकेटेड फ्लैंज सैनिटरी तापमान सेंसर क्या है।

बॉयलर पाइपलाइनों पर तापमान माप इतना कठिन क्यों है?
बॉयलर पाइपलाइन अत्यंत कठोर परिस्थितियों में काम करती हैं। आइए उन चुनौतियों को देखें जिनका आप हर दिन सामना करते हैं।

पहला, उच्च तापमान। बॉयलर पाइपलाइनों के माध्यम से बहने वाला माध्यम उच्च तापमान वाली भाप, थर्मल तेल, या अत्यधिक गर्म पानी हो सकता है, जो अक्सर 200°C से अधिक होता है। इतने उच्च तापमान के तहत, साधारण सेंसर के आंतरिक इलेक्ट्रॉनिक घटक तेजी से पुराने हो जाते हैं, और इन्सुलेशन सामग्री भंगुर हो जाती है और दरार कर जाती है।

दूसरा, दबाव। बॉयलर सिस्टम आमतौर पर उच्च दबाव पर काम करते हैं, जो कुछ किलोग्राम से लेकर दसियों किलोग्राम प्रति वर्ग सेंटीमीटर तक होता है। सेंसर माउंटिंग इंटरफेस को इस दबाव का सामना करना होगा। कोई भी रिसाव सुरक्षा दुर्घटना का कारण बन सकता है।

तीसरा, संघनन और नमी। बॉयलर पाइपलाइन स्टार्ट और स्टॉप चक्र के दौरान महत्वपूर्ण मात्रा में संघनन उत्पन्न करती हैं। यह संघनन सेंसर जांच के साथ-साथ जंक्शन बॉक्स में रिस सकता है, जिससे सिग्नल बहाव या शॉर्ट सर्किट हो सकता है।

चौथा, सफाई आवश्यकताएं। खाद्य और दवा उद्योगों में, बॉयलर पाइपलाइन शुद्ध भाप या प्रक्रिया पानी प्रदान करती हैं। इन पाइपलाइनों को नियमित सीआईपी सफाई की आवश्यकता होती है। सेंसर को सफाई एजेंटों और उच्च तापमान वाले पानी के प्रवाह का सामना करना होगा।

पांचवां, कंपन। बॉयलर के फीड पंप और सर्कुलेशन पंप पाइपलाइनों में कंपन पहुंचाते हैं। यह कंपन साधारण सेंसर पर टर्मिनल कनेक्शन ढीला कर देता है और थर्मोकपल तारों में थकान और टूटन का कारण बनता है।

यदि आप पूछ रहे हैं "मेरी बॉयलर पाइपलाइन पर सेंसर विफल क्यों होते रहते हैं?" तो उत्तर यह है कि साधारण सेंसर इन कठोर परिस्थितियों के लिए डिज़ाइन नहीं किए गए हैं। आपको एक सेंसर की आवश्यकता है जो विशेष रूप से बॉयलर पाइपलाइनों के लिए डिज़ाइन किया गया हो।

यह सेंसर क्या है?
यह एक एकल उपकरण है जो कई विशेषताओं को जोड़ता है। यह एक प्रोटेक्टिव ट्यूब तापमान जांच है क्योंकि संवेदन तत्व पूरी तरह से एक सीलबंद सुरक्षात्मक ट्यूब में संलग्न है। इसे सैनिटरी फ्लैंज तापमान सेंसर भी कहा जा सकता है क्योंकि इसे खाद्य और दवा अनुप्रयोगों के लिए एक सैनिटरी क्लैंप फ्लैंज के साथ कॉन्फ़िगर किया जा सकता है। साथ ही, यह एक फ्लैंज थर्मोकपल औद्योगिक तापमान सेंसर है क्योंकि इसे भारी औद्योगिक अनुप्रयोगों के लिए एक औद्योगिक फ्लैंज और थर्मोकपल तत्व के साथ कॉन्फ़िगर किया जा सकता है।

एक ही कोर, विभिन्न कॉन्फ़िगरेशन, विभिन्न आवश्यकताओं को पूरा करते हैं। आइए प्रत्येक विशेषता को देखें।

विशेषता 1: प्रोटेक्टिव ट्यूब तापमान जांच
इस सेंसर का कोर एक प्रोटेक्टिव ट्यूब तापमान जांच है। संवेदन तत्व पूरी तरह से एक मजबूत धातु सुरक्षात्मक ट्यूब में संलग्न है, जो बाहरी वातावरण से पूरी तरह से अलग है।

प्रोटेक्टिव ट्यूब तापमान जांच की आवश्यकता क्यों है? क्योंकि बॉयलर पाइपलाइनों का वातावरण बहुत कठोर है। संघनन जांच के साथ-साथ अंदर प्रवेश करता है। संक्षारक मीडिया संवेदन तत्व पर हमला करते हैं। कंपन आंतरिक सोल्डर जोड़ों को थका देता है। प्रोटेक्टिव ट्यूब तापमान जांच के साथ, संवेदन तत्व बाहरी दुनिया से पूरी तरह से अलग है। केवल गर्मी ही स्थानांतरित हो सकती है।

इस सेंसर का सुरक्षात्मक ट्यूब मानक के रूप में 316L स्टेनलेस स्टील का उपयोग करता है, जो बॉयलर सिस्टम में आमतौर पर पाए जाने वाले भाप, गर्म पानी और कमजोर क्षारीय पानी का सामना करता है। अधिक संक्षारक स्थितियों के लिए, हेस्टेलॉय या टाइटेनियम का चयन किया जा सकता है।

ट्यूब की दीवार की मोटाई 1.5 मिमी से 2 मिमी है। यह मोटाई प्रतिक्रिया गति को अत्यधिक त्याग किए बिना पर्याप्त यांत्रिक शक्ति प्रदान करती है। संवेदन तत्व और सुरक्षात्मक ट्यूब की आंतरिक दीवार के बीच थर्मल कंडक्टिव भराव सामग्री तेजी से गर्मी हस्तांतरण सुनिश्चित करती है।

इस सेंसर की प्रोटेक्टिव ट्यूब तापमान जांच दोनों सिरों पर पूरी तरह से सील है। संवेदन तत्व ट्यूब के अंदर पॉटेड है, जो किसी भी नमी के प्रवेश को रोकता है। केबल निकास ढाला या संपीड़न ग्रंथि के साथ सील किया गया है। यहां तक कि अगर पाइपलाइन की सतह पर संघनन बनता है, तो यह सेंसर में प्रवेश नहीं करेगा।

यदि आप पूछ रहे हैं "क्या एक सुरक्षात्मक ट्यूब वास्तव में नमी की समस्याओं को हल कर सकती है?" तो उत्तर हाँ है। इस सेंसर की प्रोटेक्टिव ट्यूब तापमान जांच बॉयलर पाइपलाइनों पर नमी की समस्याओं को मौलिक रूप से हल करने का सही समाधान है।

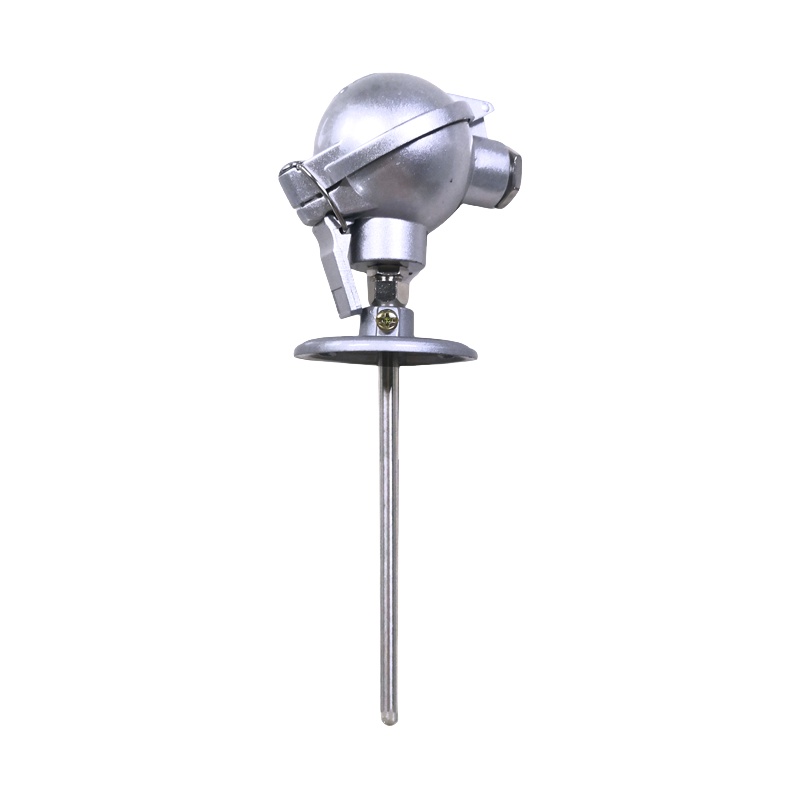

विशेषता 2: सैनिटरी फ्लैंज तापमान सेंसर
खाद्य, दवा, और बायोइंजीनियरिंग उद्योगों में बॉयलर पाइपलाइनों के लिए, सैनिटरी आवश्यकताएं अनिवार्य हैं। इस सेंसर को सैनिटरी फ्लैंज तापमान सेंसर के रूप में कॉन्फ़िगर किया जा सकता है।

सैनिटरी फ्लैंज तापमान सेंसर के रूप में, यह एक ट्राई क्लैंप फिटिंग का उपयोग करता है। यह फिटिंग पाइपलाइन पर वेल्डेड एक सैनिटरी फेरूल के साथ मेल खाती है, जिसके बीच एफडीए अनुमोदित सिलिकॉन या पीटीएफई गास्केट होता है।

इस सेंसर की सतह को 0.5 माइक्रोन Ra या उससे बेहतर की खुरदरापन के लिए दर्पण पॉलिश किया गया है। चिकनी सतह गंदगी को नहीं फंसाती है, बैक्टीरिया चिपक नहीं सकते हैं, और सफाई बहुत सुविधाजनक है। यह सैनिटरी फ्लैंज तापमान सेंसर का मूल मूल्य है।

आंतरिक प्रोटेक्टिव ट्यूब तापमान जांच 316L स्टेनलेस स्टील का उपयोग करती है, जो पाइपलाइन सामग्री से मेल खाती है और गैल्वेनिक जंग से बचाती है। पूर्ण सेंसर असेंबली बिना अलग किए पाइपलाइन के साथ सीआईपी सफाई से गुजर सकती है।

यदि आप पूछ रहे हैं "खाद्य संयंत्र में बॉयलर पाइपलाइनों के लिए मुझे किस सेंसर का उपयोग करना चाहिए?" तो उत्तर यह है कि इस सेंसर को सैनिटरी फ्लैंज तापमान सेंसर के रूप में कॉन्फ़िगर किया गया है, जिसमें एक विश्वसनीय प्रोटेक्टिव ट्यूब तापमान जांच शामिल है। यह उद्योग मानक कॉन्फ़िगरेशन है।

विशेषता 3: फ्लैंज थर्मोकपल औद्योगिक तापमान सेंसर
पारंपरिक औद्योगिक बॉयलर, पावर स्टेशन बॉयलर, और थर्मल पावर प्लांट्स के लिए, सैनिटरी सतह फिनिश की आवश्यकता नहीं होती है, लेकिन उच्च दबाव और तापमान प्रतिरोध की आवश्यकता होती है। इस सेंसर को फ्लैंज थर्मोकपल औद्योगिक तापमान सेंसर के रूप में कॉन्फ़िगर किया जा सकता है।

फ्लैंज थर्मोकपल औद्योगिक तापमान सेंसर के रूप में, यह एक फ्लैंज कनेक्शन का उपयोग करता है। सामान्य फ्लैंज मानकों में ANSI, DIN और JIS शामिल हैं। फ्लैंज एक बड़ी सीलिंग सतह प्रदान करता है जो, सर्पिल घाव या ग्रेफाइट गास्केट के साथ मिलकर, उच्च दबाव मीडिया को विश्वसनीय रूप से सील करता है।

यह सेंसर आमतौर पर थर्मोवेल के साथ प्रयोग किया जाता है। थर्मोवेल फ्लैंज में वेल्डेड होता है, और प्रोटेक्टिव ट्यूब तापमान जांच थर्मोवेल के अंदर स्लाइड करती है। इस डिजाइन का लाभ यह है कि सेंसर को पाइपलाइन को दबाव मुक्त या खाली किए बिना बदला जा सकता है।

फ्लैंज थर्मोकपल औद्योगिक तापमान सेंसर के रूप में, इसमें एक थर्मोकपल तत्व होता है जो -200°C से +1260°C तक विस्तृत श्रृंखला माप क्षमता प्रदान करता है, जो बॉयलर पाइपलाइनों की सभी तापमान माप आवश्यकताओं को कवर करता है।

यदि आप पूछ रहे हैं "उच्च दबाव वाली भाप पाइपलाइनों के लिए मुझे किस सेंसर का उपयोग करना चाहिए?" तो उत्तर यह है कि इस सेंसर को फ्लैंज थर्मोकपल औद्योगिक तापमान सेंसर के रूप में कॉन्फ़िगर किया गया है, जिसमें एक टिकाऊ प्रोटेक्टिव ट्यूब तापमान जांच शामिल है।

दो कॉन्फ़िगरेशन के बीच कैसे चुनें?
एक ही कोर उत्पाद, दो फ्लैंज कॉन्फ़िगरेशन। आपका चयन आपके विशिष्ट एप्लिकेशन पर निर्भर करता है।

सैनिटरी फ्लैंज तापमान सेंसर कॉन्फ़िगरेशन चुनें जब:

• आपका उद्योग खाद्य, पेय पदार्थ, डेयरी, दवा, या बायोइंजीनियरिंग है

• पाइपलाइन में माध्यम शुद्ध भाप, इंजेक्शन के लिए पानी, या प्रक्रिया पानी है जो उत्पादों से प्रत्यक्ष या अप्रत्यक्ष रूप से संपर्क करता है

• पाइपलाइन को नियमित सीआईपी सफाई की आवश्यकता होती है

• कनेक्शन बैक्टीरिया के विकास को रोकने के लिए अंतराल मुक्त होना चाहिए

• गास्केट निरीक्षण या जांच सफाई के लिए सेंसर को बार-बार हटाने की आवश्यकता होती है

फ्लैंज थर्मोकपल औद्योगिक तापमान सेंसर कॉन्फ़िगरेशन चुनें जब:

• आपका उद्योग रासायनिक, बिजली उत्पादन, तापीय आपूर्ति, या पेट्रोकेमिकल है

• पाइपलाइन में माध्यम औद्योगिक भाप, थर्मल तेल, या बॉयलर फीड पानी है जो भोजन या दवाओं से संपर्क नहीं करता है

• दबाव उच्च है, आमतौर पर 1.6MPa से अधिक

• तापमान उच्च है, 150°C से अधिक

• आपको एक मजबूत सेंसर की आवश्यकता है जो कंपन का सामना कर सके

आप जो भी कॉन्फ़िगरेशन चुनते हैं, सेंसर कोर एक ही प्रोटेक्टिव ट्यूब तापमान जांच है। केवल अंतर फ्लैंज इंटरफेस प्रकार और संवेदन तत्व प्रकार हैं।

स्थापना के दौरान आपको किस पर ध्यान देना चाहिए?
आप जो भी कॉन्फ़िगरेशन चुनते हैं, सही स्थापना माप सटीकता और सेंसर दीर्घायु सुनिश्चित करने की कुंजी है।

सम्मिलन गहराई महत्वपूर्ण है। सेंसर की संवेदनशील टिप को पाइपलाइन में पर्याप्त दूर तक फैलना चाहिए ताकि बहते माध्यम में पूरी तरह से डूबा रहे। एक सामान्य नियम जांच को पाइप व्यास के 5 से 10 गुना गहराई तक डालना है। छोटे व्यास वाली पाइपों (DN50 या उससे कम) के लिए, केंद्र रेखा तक सम्मिलन की सिफारिश की जाती है। बड़ी पाइपों के लिए, व्यास के एक तिहाई तक सम्मिलन करें।

सही फ्लैंज गास्केट चुनें। भाप पाइपलाइनों के लिए, स्टेनलेस स्टील सर्पिल घाव या ग्रेफाइट गास्केट का उपयोग करें। गर्म पानी की पाइपलाइनों के लिए, गैर-एस्बेस्टस या पीटीएफई गास्केट का उपयोग करें। खाद्य ग्रेड पाइपलाइनों के लिए, एफडीए अनुमोदित सिलिकॉन या पीटीएफई गास्केट का उपयोग करें।

जंक्शन बॉक्स को ठीक से सील करें। बॉयलर रूम आर्द्र वातावरण होते हैं। जंक्शन बॉक्स का ढक्कन सुरक्षित रूप से कसा जाना चाहिए, और केबल प्रवेश को जलरोधक ग्रंथि का उपयोग करना चाहिए। भले ही सेंसर में पहले से ही प्रोटेक्टिव ट्यूब तापमान जांच हो, जंक्शन बॉक्स के अंदर टर्मिनलों को अभी भी सूखा रहना चाहिए।

यह सेंसर किन व्यावहारिक समस्याओं का समाधान करता है?
आइए कुछ वास्तविक दर्द बिंदुओं और उपयोग परिदृश्यों को सूचीबद्ध करें।

समस्या 1: शुद्ध भाप पाइपलाइन सेंसर नमी क्षति के कारण बार-बार विफल होते हैं।
शुद्ध भाप पाइपलाइन 121°C से अधिक तापमान पर काम करती हैं। शटडाउन के बाद ठंडा होने से एक वैक्यूम बनता है जो आर्द्र हवा को जंक्शन बॉक्स में खींचता है। समाधान एक पूरी तरह से सीलबंद प्रोटेक्टिव ट्यूब तापमान जांच के साथ सैनिटरी फ्लैंज तापमान सेंसर कॉन्फ़िगरेशन चुनना है, साथ ही एक एंटी-कंडेंसेशन जंक्शन बॉक्स के साथ।

समस्या 2: खाद्य संयंत्र में सीआईपी सफाई के बाद सेंसर रीडिंग गलत होती है।
सीआईपी सफाई के दौरान, उच्च तापमान क्षार और एसिड समाधान वैकल्पिक रूप से पाइपलाइन को साफ करते हैं। साधारण सेंसर की जांच सतह में सूक्ष्म दरारें हो सकती हैं। सफाई तरल अंदर प्रवेश करता है और इन्सुलेशन को प्रभावित करता है। समाधान एक दर्पण पॉलिश जांच सतह और एक सीलबंद प्रोटेक्टिव ट्यूब तापमान जांच के साथ सैनिटरी फ्लैंज तापमान सेंसर कॉन्फ़िगरेशन चुनना है।

समस्या 3: उच्च दबाव वाली भाप पाइपलाइनों पर फ्लैंज गास्केट बार-बार लीक होते हैं।
साधारण फ्लैट फ्लैंज उच्च तापमान और उच्च दबाव के तहत आसानी से लीक होते हैं। समाधान आरटीजे रिंग जॉइंट फ्लैंज या पुरुष-महिला फ्लैंज के साथ फ्लैंज थर्मोकपल औद्योगिक तापमान सेंसर कॉन्फ़िगरेशन चुनना है, जो सर्पिल घाव गास्केट के साथ संयुक्त है।

समस्या 4: बॉयलर फीड पानी पाइपलाइनों पर सेंसर प्रतिक्रिया बहुत धीमी है।
जबकि सुरक्षात्मक ट्यूब दीवार की मोटाई दीर्घायु सुनिश्चित करती है, यह प्रतिक्रिया गति को भी धीमा कर देती है। समाधान प्रोटेक्टिव ट्यूब तापमान जांच के लिए कम टिप विकल्प चुनना है, जहां टिप की दीवार की मोटाई कम हो जाती है, जिससे प्रतिक्रिया समय 10 सेकंड से अधिक से घटकर 3 सेकंड से कम हो जाता है।

तकनीकी विशिष्टताएँ

• उत्पाद स्थिति: बॉयलर पाइपलाइन समर्पित, तीन वर्णनात्मक विशेषताओं वाला एक कोर

• कोर सुरक्षा: प्रोटेक्टिव ट्यूब तापमान जांच पूरी तरह से सीलबंद निर्माण

• सैनिटरी कॉन्फ़िगरेशन: सैनिटरी फ्लैंज तापमान सेंसर के रूप में कॉन्फ़िगर करने योग्य, ट्राई क्लैंप कनेक्शन

• औद्योगिक कॉन्फ़िगरेशन: फ्लैंज थर्मोकपल औद्योगिक तापमान सेंसर के रूप में कॉन्फ़िगर करने योग्य, फ्लैंज कनेक्शन

• सुरक्षात्मक ट्यूब सामग्री: 316L स्टेनलेस स्टील, हेस्टेलॉय, इनकोनेल, टाइटेनियम

• सुरक्षात्मक ट्यूब दीवार मोटाई: 1.5mm से 2mm मानक, कम टिप वैकल्पिक

• संवेदन तत्व: Pt100 RTD या टाइप K, J, T थर्मोकपल

• माप सटीकता: RTD के लिए ±0.15°C, थर्मोकपल के लिए ±0.75%

• तापमान सीमा: -50°C से +250°C मानक, उच्च तापमान संस्करण के लिए +600°C तक

• सैनिटरी सतह फिनिश: 0.5 माइक्रोन Ra दर्पण पॉलिश (सैनिटरी कॉन्फ़िगरेशन)

• औद्योगिक फ्लैंज मानक: ANSI 150 से 2500, DIN, JIS

• सैनिटरी फिटिंग आकार: 1 से 4 इंच ट्राई क्लैंप

• सुरक्षा रेटिंग: IP67, पूरी तरह से पॉटेड

• प्रतिक्रिया समय: τ63 <10 सेकंड मानक, <3 सेकंड कम टिप

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: यह उत्पाद क्या है? क्या इसके तीन नाम हैं?
उत्तर: हाँ। यह एक उत्पाद है, लेकिन इसे तीन परिप्रेक्ष्यों से वर्णित किया जा सकता है। इसमें एक प्रोटेक्टिव ट्यूब तापमान जांच शामिल है जो संवेदन तत्व की रक्षा करती है। जब खाद्य और दवा उद्योग में उपयोग किया जाता है, तो इसे सैनिटरी फ्लैंज तापमान सेंसर कहा जाता है। जब भारी उद्योग में उपयोग किया जाता है, तो इसे फ्लैंज थर्मोकपल औद्योगिक तापमान सेंसर कहा जाता है। एक ही कोर, विभिन्न कॉन्फ़िगरेशन और नाम।

प्रश्न: खाद्य संयंत्र में बॉयलर पाइपलाइनों के लिए मुझे किस कॉन्फ़िगरेशन का उपयोग करना चाहिए?
उत्तर: आपको सैनिटरी फ्लैंज तापमान सेंसर कॉन्फ़िगरेशन की आवश्यकता है। यह एक सैनिटरी क्लैंप फिटिंग और एक दर्पण पॉलिश सतह का उपयोग करता है। आंतरिक प्रोटेक्टिव ट्यूब तापमान जांच वही रहती है।

प्रश्न: रासायनिक संयंत्र में उच्च दबाव वाली भाप पाइपलाइनों के लिए मुझे किस कॉन्फ़िगरेशन का उपयोग करना चाहिए?
उत्तर: आपको फ्लैंज थर्मोकपल औद्योगिक तापमान सेंसर कॉन्फ़िगरेशन की आवश्यकता है। यह एक औद्योगिक फ्लैंज और एक थर्मोकपल तत्व का उपयोग करता है। आंतरिक प्रोटेक्टिव ट्यूब तापमान जांच वही रहती है।

प्रश्न: प्रोटेक्टिव ट्यूब तापमान जांच कितने समय तक चलती है?
उत्तर: सामान्य बॉयलर पाइपलाइन स्थितियों के तहत, एक गुणवत्ता वाली प्रोटेक्टिव ट्यूब तापमान जांच 5 से 10 साल या उससे अधिक समय तक चल सकती है। चाहे आप इसे सैनिटरी फ्लैंज तापमान सेंसर या फ्लैंज थर्मोकपल औद्योगिक तापमान सेंसर कॉन्फ़िगरेशन में उपयोग करें, जीवनकाल समान है।

प्रश्न: क्या मैं फ्लैंज को बदले बिना केवल जांच बदल सकता हूँ?
उत्तर: हाँ। प्रोटेक्टिव ट्यूब तापमान जांच को फ्लैंज असेंबली से हटाया जा सकता है और अलग से बदला जा सकता है। फ्लैंज को पाइपलाइन से हटाने की आवश्यकता नहीं है। यह रखरखाव लागत को काफी कम करता है।
