Face à une corrosion sévère, comment ce capteur RTD à gaine mince conserve-t-il une précision constante ?

Dans les domaines industriels, chimiques, pétrochimiques, pharmaceutiques et autres, la précision de la mesure de température impacte directement la qualité des produits, la sécurité des réactions et le contrôle de la consommation d'énergie. Cependant, ces environnements de terrain sont souvent pleins de défis : gaz acides, liquides alcalins, brouillard salin à haute concentration, humidité combinée à des températures élevées… Dans ces conditions, les capteurs de température ordinaires peuvent subir une corrosion du boîtier, une dégradation de l'isolation et une dérive de mesure en quelques semaines, voire quelques mois.

Alors, comment un Capteur RTD pour Industrie Chimique —en particulier celui avec une conception à gaine mince— maintient-il sa précision et sa stabilité à long terme dans ces environnements hostiles ? Cet article prend le RTD Kunlun Zhongda comme exemple représentatif pour analyser en profondeur ses technologies de base.

1. Défis des Environnements Corrosifs pour les Capteurs de Température Traditionnels

Dans les réacteurs d'usines chimiques, les pipelines, les réservoirs de stockage et les systèmes de traitement des gaz d'échappement, les principales menaces pour les capteurs comprennent :

• Corrosion chimique : Les milieux acides ou alcalins attaquent directement le boîtier du capteur et les fils.

• Défaillance par infiltration : L'humidité et les gaz corrosifs s'infiltrent à travers des interstices microscopiques, provoquant une chute de la résistance d'isolement.

• Dommage mécanique : Les vibrations, les chocs thermiques ou l'érosion du milieu provoquent une fatigue structurelle.

• Dérive à long terme : La corrosion des éléments ou des points de connexion modifie les caractéristiques de résistance, entraînant une déviation des signaux de sortie par rapport aux valeurs réelles.

Les capteurs conventionnels non protégés, souvent déployés sans une inertie chimique et des structures d'étanchéité suffisantes, entraînent des défaillances fréquentes, des interruptions de production et des risques pour la sécurité.

2. Avantages Structurels et Techniques des Capteurs RTD à Gaine Mince

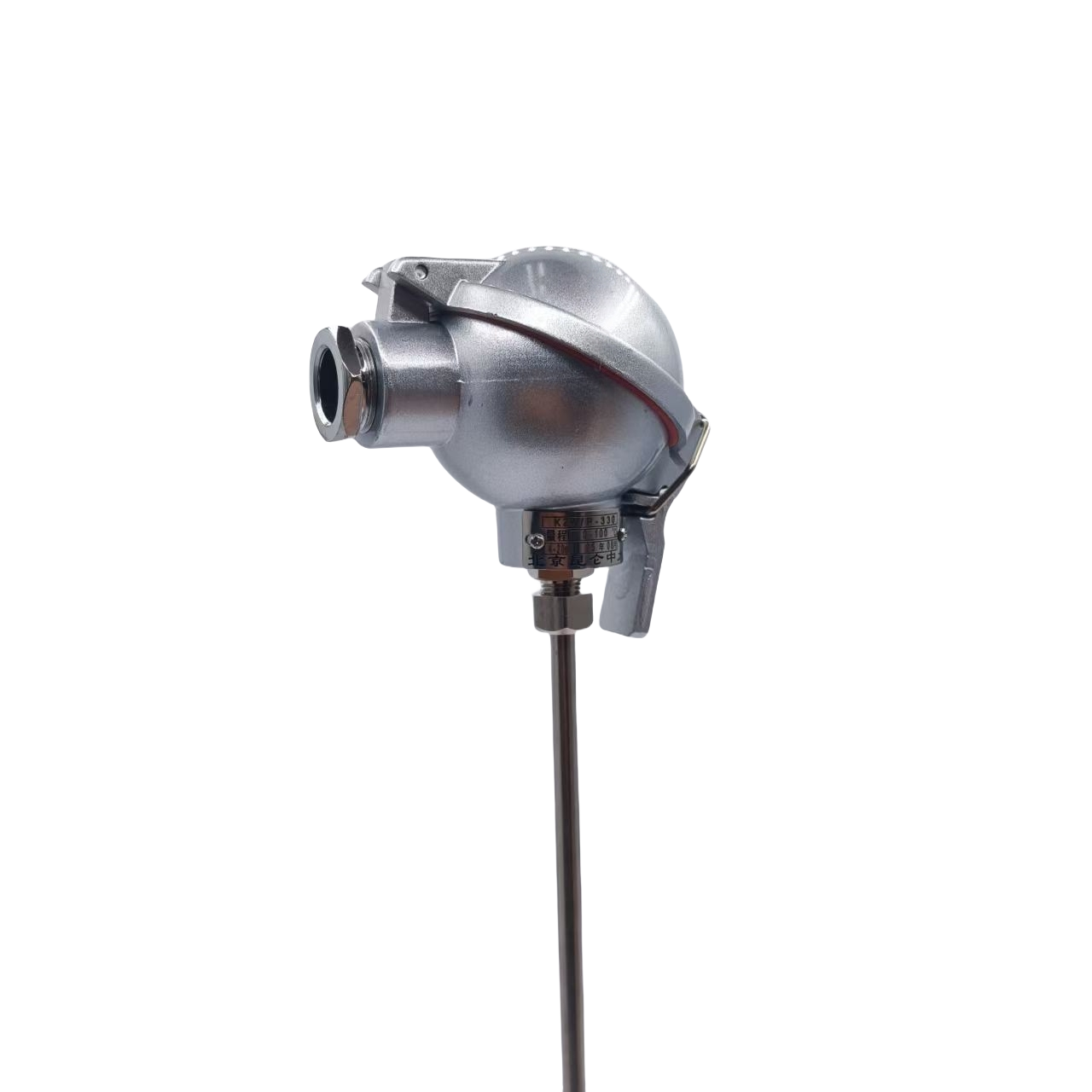

Le RTD Kunlun Zhongda, un Capteur RTD pour Industrie Chimique représentatif, utilise des technologies de gainage de précision et de scellage hermétique pour résoudre fondamentalement les défis de mesure dans les environnements corrosifs.

2.1 Gaine à Haute Densité : Une Barrière Physique et Chimique Double

La gaine extérieure d'un RTD à gaine mince est généralement fabriquée en métaux résistants à la corrosion tels que l'acier inoxydable 316L, l'Inconel ou le Hastelloy. Par rapport à l'acier inoxydable standard, ces matériaux présentent des taux de corrosion significativement plus faibles dans les environnements acides, alcalins et de brouillard salin.

• Acier inoxydable 316L : Résiste à la corrosion par piqûres des chlorures, adapté à la plupart des milieux chimiques.

• Inconel 600/625 : Résiste à l'oxydation à haute température et aux acides réducteurs, adapté aux conditions plus sévères.

• Hastelloy C-276 : Résiste à presque tous les produits chimiques corrosifs courants, y compris le chlore gazeux humide.

La gaine est fabriquée par un processus d'étirage sans soudure, résultant en une épaisseur de paroi uniforme et sans porosité, bloquant complètement le contact des milieux corrosifs externes avec l'isolation interne et les éléments sensibles.

2.2 Isolation Minérale en Oxyde de Magnésium (MgO) : Haute Pureté, Haute Stabilité

Entre la gaine et l'élément sensible (Pt100, Pt1000, etc.), de la poudre d'oxyde de magnésium haute pureté, traitée à haute température, est remplie. Le MgO offre les caractéristiques clés suivantes :

• Inertie chimique : Ne réagit pas avec les milieux mesurés ni avec le matériau de la gaine.

• Haute résistance d'isolement : Maintient des performances d'isolement de niveau mégohm même à haute température (par exemple, 500°C).

• Faible capacité calorifique et haute conductivité thermique : Assure une transmission rapide et précise du signal de température à l'élément sensible.

Cette structure d'isolation minérale permet à un Capteur de Température Résistant à la Corrosion de maintenir un isolement électrique interne même si la surface de la gaine est légèrement endommagée, empêchant ainsi la défaillance due à l'infiltration d'humidité.

2.3 Scellement Hermétique de l'Extrémité et des Fils de Connexion

Le RTD Kunlun Zhongda utilise un soudage laser ou un scellement époxy à la fois à l'extrémité de détection et aux points de sortie des fils, empêchant l'humidité de s'infiltrer le long des fils. Pour les fils de signal de sortie, des câbles à gaine FEP/PFA ou PTFE peuvent être fournis. Ces matériaux résistent à presque tous les produits chimiques industriels et ont des taux d'absorption d'humidité extrêmement faibles.

3. Mécanismes Centraux pour Maintenir la Précision de Mesure dans les Environnements Corrosifs

Pour un Capteur RTD pour Industrie Chimique, la "précision à long terme" dépend non seulement des matériaux mais aussi de techniques de fabrication et d'étalonnage précises.

3.1 Caractéristiques Stables Résistance-Température

Le RTD Kunlun Zhongda utilise un élément de résistance en platine haute pureté conforme à la norme IEC 60751. Le platine lui-même possède une excellente inertie chimique et une stabilité à haute température, résistant aux changements de réseau cristallin ou à la diffusion d'impuretés dans les environnements corrosifs. Par conséquent, même après un contact prolongé avec des milieux agressifs, ses caractéristiques résistance-température restent dans les tolérances de précision initiales de ±0,1°C à ±0,3°C.

3.2 Élimination de l'Interférence de la Résistance des Fils

Pour les RTD à gaine mince, le RTD Kunlun Zhongda offre des configurations de sortie à 2, 3 ou 4 fils. Dans les environnements corrosifs, bien que la gaine du fil soit protégée, les fils eux-mêmes subissent des changements de résistance avec la température. Le Capteur de Température Résistant à la Corrosion utilise des connexions à 3 ou 4 fils pour éliminer automatiquement les erreurs de mesure causées par la résistance des fils, assurant ainsi la précision du signal avant sa transmission au système de contrôle.

3.3 Validation de la Stabilité à Long Terme

Les dispositifs RTD Kunlun Zhongda subissent des tests de vieillissement accéléré et de simulation de corrosion avant de quitter l'usine, tels que :

• Test de brouillard salin (ASTM B117)

• Test d'exposition aux gaz acides (SO₂, H₂S)

• Test de choc par cyclage thermique (-50°C ↔ +300°C)

Après avoir réussi ces tests rigoureux, la variation de résistance du Capteur RTD pour Industrie Chimique convertie en dérive de température est typiquement inférieure à ±0,1°C par an, ce qui signifie qu'aucun réétalonnage n'est requis dans un cycle de maintenance typique de deux ans.

4. Scénarios d'Application Typiques

4.1 Surveillance de la Température des Réacteurs d'Usines Chimiques

Les milieux des réacteurs sont souvent acides ou alcalins, accompagnés d'agitation et de haute pression. Le RTD Kunlun Zhongda est installé sur le corps du réacteur par l'intermédiaire de brides ou de filetages. Sa gaine résiste à l'érosion directe du milieu, tandis que l'isolation en MgO empêche les courts-circuits, assurant un contrôle fiable en boucle fermée de la température.

4.2 Épurateurs de Gaz d'Échappement et Conduits

Dans les systèmes de désulfuration et de dénitrification, les gaz de combustion contiennent des sulfures, de l'humidité et des chlorures. La conception mince (diamètre de 3 mm à 6 mm) du Capteur de Température Résistant à la Corrosion permet l'insertion dans les zones étroites des buses d'épurateurs tout en résistant à l'érosion à long terme des gaz acides humides.

4.3 Lignes de Galvanoplastie et de Traitement de Surface

Les solutions de bains de galvanoplastie contiennent des acides forts (par exemple, acide sulfurique, acide chlorhydrique) ou des bases fortes (par exemple, hydroxyde de sodium). L'utilisation d'un Capteur RTD pour Industrie Chimique avec un câble gainé de PFA permet d'immerger le capteur directement dans la solution du bain pour une surveillance continue de la température, évitant ainsi les arrêts de production causés par le remplacement fréquent de la sonde.

5. Recommandations de Sélection et d'Installation

Pour maximiser la durée de vie et la précision de votre Capteur de Température Résistant à la Corrosion, prêtez attention aux points suivants lors de la sélection et de l'installation :

• Identifiez la composition du milieu : Sélectionnez l'alliage de gaine approprié en fonction du pH, de la concentration et de la température.

• Protégez l'interface des fils : La boîte de jonction doit avoir un indice de protection IP67 ou supérieur, ou utiliser une boîte de jonction antidéflagrante intégrée.

• Évitez le stress mécanique : Bien qu'une gaine mince (par exemple, 3 mm de diamètre) soit flexible, évitez une flexion excessive ou la fatigue due aux vibrations.

• Inspection régulière de la surface : Même avec le RTD Kunlun Zhongda, il est recommandé d'inspecter la surface de la gaine tous les 6 à 12 mois pour détecter des piqûres de corrosion ou des perforations.

6. Conclusion

Dans les environnements corrosifs sévères, la précision d'un capteur de température n'est pas une spécification "unique" mais le résultat de l'action combinée des matériaux, de la structure, de l'étanchéité et de la conception du circuit. Le Capteur RTD pour Industrie Chimique atteint des performances de mesure stables à long terme grâce à la combinaison d'un gainage en alliage élevé, d'une isolation minérale, de processus de scellement hermétique et d'éléments de résistance en platine de précision.

Le RTD Kunlun Zhongda, en tant que produit représentatif dans ce domaine, transforme le concept d'un Capteur de Température Résistant à la Corrosion en une solution d'ingénierie livrable. Que ce soit dans un réacteur d'usine chimique ou dans un bac de décapage d'une ligne de galvanoplastie, il produit en continu des signaux de température réels et stables dans des conditions difficiles.

Pour les utilisateurs industriels recherchant la sécurité de production et la constance de la qualité, choisir le bon Capteur RTD pour Industrie Chimique —tel que le RTD Kunlun Zhongda— n'est pas seulement l'achat d'un composant ; c'est l'achat d'une "garantie de précision anti-corrosion à long terme" pour l'ensemble du processus.
