Toujours préoccupé par une surveillance inexacte de la température dans votre système de climatisation ? Les capteurs de température multi-interfaces fournissent la solution

Le thermostat de la zone A indique 22°C, mais votre enregistreur de données portable indique 24°C. Le système d'automatisation du bâtiment met en marche le refroidisseur, mais la température de l'air soufflé descend trop lentement. La boîte VAV demande du refroidissement, mais la pièce continue de se réchauffer. Vous avez tout vérifié deux fois, mais les symptômes persistent.

Si cela décrit votre semaine, vous n'êtes pas seul. Les professionnels CVC de l'industrie sont confrontés au même mystère : pourquoi les données de température semblent-elles si peu fiables ?

Dissipons la confusion et répondons aux questions qui reviennent sans cesse.

Qu'est-ce qui cause réellement les lectures fausses dans la surveillance de la climatisation ?
Avant de remplacer un autre capteur, comprenez les véritables coupables derrière les mauvaises données.

Le piège de l'emplacement. Un capteur placé là où l'air stagne ne verra jamais la véritable condition de la pièce. Les capteurs installés trop près des entrées d'air frais sont trompés par l'air extérieur. Les capteurs derrière les meubles ou à l'intérieur des panneaux de commande mesurent la chaleur de l'équipement, pas la température ambiante. Aucune quantité d'étalonnage ne peut corriger un capteur au mauvais endroit.

Le décalage de signal. Votre contrôleur parle une langue. Votre capteur en parle une autre. Un contrôleur qui s'attend à une courbe de thermistance 10K reçoit une résistance PT100 à la place. Le calcul de température qui en résulte peut être erroné de 5°C ou plus. Ce n'est pas un problème de capteur. C'est un problème de compatibilité.

L'effet de la résistance du fil. Chaque mètre de câble ajoute de la résistance. Pour un capteur à deux fils, cette résistance supplémentaire ressemble exactement à un changement de température. Une longueur de 50 mètres de fil thermostat ordinaire peut ajouter 0,5°C à 1°C d'erreur. Le propriétaire du bâtiment voit la lecture et pense que le système fonctionne mal. En réalité, le capteur ment.

L'élément qui dérive. Tous les éléments de détection de température changent avec le temps. Certains changent beaucoup. Une thermistance qui était précise à l'installation peut être décalée de 2°C après cinq ans. Votre Capteur de Température pour Système de Climatisation devrait maintenir son étalonnage pendant une décennie, pas quelques saisons.

Si vous demandez "Pourquoi mon système de gestion du bâtiment affiche-t-il des températures qui semblent fausses ?" vous êtes probablement confronté à l'un ou plusieurs de ces quatre problèmes.

Qu'est-ce qui rend un capteur multi-interface différent des capteurs ordinaires ?
La plupart des capteurs de température sont des dispositifs à usage unique. Vous achetez un capteur pour un type d'entrée spécifique. Vous l'installez. Si vous changez plus tard de contrôleur ou avez besoin d'un signal différent, vous jetez le capteur et en achetez un autre.

Un capteur multi-interface brise ce modèle. C'est un dispositif qui parle plusieurs protocoles. Pensez-y comme un traducteur universel pour les signaux de température.

Cette capacité est extrêmement importante pour la Surveillance Précise de la Température. Lorsque votre Capteur de Température CVC peut émettre une résistance PT100, un courant 4-20mA ou une tension 0-10V, vous n'avez jamais à vous soucier de la compatibilité. Un seul modèle dessert tous les contrôleurs de votre site.

Pour le propriétaire du bâtiment gérant plusieurs étages avec différents systèmes de contrôle, un Capteur de Température pour Système de Climatisation multi-interface simplifie l'approvisionnement. Vous stockez un numéro de pièce au lieu de trois. Vous formez vos techniciens sur un seul dispositif au lieu de plusieurs. Et vous n'installez plus jamais le mauvais capteur.

Si vous demandez "Comment puis-je simplifier mon inventaire de capteurs tout en améliorant la précision ?" la réponse est un Capteur de Température CVC multi-interface.

Comment ce capteur fournit-il des données fiables année après année ?
La Surveillance Précise de la Température commence par l'élément sensible lui-même. La RTD au platine à l'intérieur de ce Capteur de Température pour Système de Climatisation est fondamentalement différente des thermistances utilisées dans les capteurs bon marché.

Les thermistances sont faites de matériaux semi-conducteurs. Ces matériaux changent leurs propriétés électriques en vieillissant. Une thermistance qui lit correctement aujourd'hui peut dériver considérablement l'année prochaine. Votre système d'automatisation du bâtiment poursuivra cette dérive, mettant en marche l'équipement au mauvais moment et gaspillant de l'énergie.

Les RTD au platine ne dérivent pas comme les thermistances. L'élément en platine est un métal pur. Il ne change pas chimiquement avec le temps. Un Capteur de Température CVC au platine qui était précis à l'installation le sera encore cinq ans plus tard. La spécification de dérive est typiquement inférieure à 0,05°C par an. Pour la durée de vie typique d'un système de contrôle de bâtiment, cela est négligeable.

Mais l'élément n'est qu'une partie de l'histoire. La Surveillance Précise de la Température nécessite également un conditionnement de signal approprié. L'électronique à l'intérieur de ce Capteur de Température pour Système de Climatisation est conçue pour rejeter le bruit électrique. Les moteurs, les variateurs et les lampes fluorescentes créent des interférences électromagnétiques. Ces interférences peuvent corrompre un faible signal de thermistance. Le signal plus fort de ce Capteur de Température CVC est beaucoup plus immunisé.

Si vous demandez "Comment puis-je arrêter de courir après des lectures erratiques dans mon bâtiment ?" la réponse est un Capteur de Température pour Système de Climatisation à RTD platine conçu pour la stabilité à long terme.

Où ce capteur doit-il être placé pour de meilleurs résultats ?
La Surveillance Précise de la Température dépend fortement de l'emplacement. Voici des conseils pratiques pour les points d'installation courants.

Conduit d'air soufflé. Montez ce Capteur de Température CVC au moins cinq diamètres de conduit en aval de la batterie de refroidissement. Plus près, et vous mesurez la température de la surface de la batterie, pas la température de l'air. La sonde doit s'étendre d'un tiers à la moitié de la largeur du conduit. Pour un conduit de 600 mm de large, une sonde de 200 mm est appropriée.

Conduit d'air repris. C'est souvent le meilleur emplacement pour le contrôle au niveau de la zone. L'air repris représente la moyenne des espaces desservis. Installez votre Capteur de Température pour Système de Climatisation dans la conduite principale de reprise, pas dans les reprises de branches individuelles. Évitez les emplacements près des boîtes de mélange ou des registres où la stratification se produit.

Montage en pièce. Placez ce Capteur de Température CVC sur une cloison intérieure, pas sur un mur extérieur. Le capteur doit être à hauteur d'occupant typique, environ 1,4 mètre du sol. Tenez-le à l'écart des diffuseurs d'air soufflé d'au moins 1,5 mètre. Ne montez jamais un capteur de pièce derrière une porte ou en plein soleil.

Tuyau d'eau glacée. Pour les systèmes utilisant le refroidissement par eau, attachez ce Capteur de Température pour Système de Climatisation au tuyau avec de la pâte thermique et de l'isolation. Le meilleur emplacement est du côté aspiration de la pompe où l'écoulement est pleinement développé et les températures sont bien mélangées.

Si vous demandez "Quel est l'emplacement optimal pour mon capteur ?" la réponse dépend de votre application spécifique, mais ces directives s'appliquent à la plupart des situations.

Quelle est la bonne façon de câbler ce capteur pour la précision ?
Les erreurs de câblage sont étonnamment courantes. Même un technicien qualifié peut mal câbler un capteur et introduire des erreurs difficiles à diagnostiquer.

Pour ce Capteur de Température CVC, suivez ces règles pour la Surveillance Précise de la Température.

Utilisez un câble blindé. Le blindage protège le fil de signal du bruit électrique. Connectez le blindage à la terre uniquement à l'extrémité du contrôleur. Ne mettez pas à la terre les deux extrémités du blindage. Cela crée une boucle de terre qui introduit son propre bruit.

Gardez les fils du capteur éloignés du câblage d'alimentation. Acheminez les câbles de votre Capteur de Température pour Système de Climatisation dans des conduits séparés des câbles d'alimentation 120V ou 480V. S'ils doivent se croiser, croisez à 90 degrés pour minimiser le couplage.

Pour les longues distances, utilisez une configuration à trois ou quatre fils. Un Capteur de Température CVC à deux fils ajoute la résistance du câble à la mesure. Au-delà de 50 mètres, cette erreur devient significative. Une configuration à trois fils annule la résistance du fil. Votre contrôleur lit la température réelle, pas la contribution du câble.

Utilisez le calibre de fil correct. Le fil fin a une résistance plus élevée par mètre. Pour les distances de plus de 30 mètres, utilisez du calibre 20 AWG ou plus épais. Votre Capteur de Température pour Système de Climatisation fournira une meilleure Surveillance Précise de la Température avec des conducteurs de taille appropriée.

Si vous demandez "Pourquoi la lecture de mon capteur change-t-elle lorsque je déplace le câble ?" vous avez probablement un problème de câblage. La configuration à trois fils de ce Capteur de Température CVC élimine complètement ce symptôme.

Comment puis-je vérifier la précision de mes capteurs existants ?
Vous avez des capteurs installés. Vous soupçonnez qu'ils sont erronés. Voici des vérifications sur le terrain qui ne nécessitent aucun équipement spécial.

Le test au bain de glace. Remplissez une bouteille isotherme de glace pilée. Ajoutez suffisamment d'eau pour faire une bouillie mais pas assez pour que la glace flotte. Insérez la sonde de votre Capteur de Température pour Système de Climatisation dans le bain de glace. Attendez cinq minutes pour la stabilisation. La lecture doit être de 0°C ±0,3°C. Tout écart au-delà indique une erreur dans le capteur ou son câblage.

Le test de comparaison. Placez un thermomètre de référence à côté de votre Capteur de Température CVC installé. La référence peut être une unité portative de qualité ou un deuxième capteur en qui vous avez confiance. Comparez les lectures sur une période de 15 minutes pendant que le système est stable. Votre Capteur de Température pour Système de Climatisation doit correspondre à sa spécification de précision publiée.

La vérification de cohérence. Si vous avez plusieurs capteurs surveillant le même système, ils doivent lire des températures similaires lorsque les conditions sont stables. Par exemple, les capteurs d'air soufflé sur des centrales de traitement d'air parallèles doivent lire à moins de 0,5°C les uns des autres. De grandes divergences indiquent un problème avec un Capteur de Température CVC ou son installation.

L'examen des tendances. Extrayez les données historiques de votre système d'automatisation du bâtiment. Recherchez des changements soudains dans les lectures de température qui ne correspondent pas à des changements dans le fonctionnement du système. Un Capteur de Température pour Système de Climatisation qui saute de 2°C en un jour et ne revient jamais a probablement échoué. Un capteur qui dérive lentement sur des mois a probablement besoin d'être remplacé.

Si vous demandez "Comment puis-je prouver que mes capteurs sont erronés sans les envoyer à un laboratoire ?" ces quatre tests vous donneront les preuves dont vous avez besoin.

Quelles sont les conséquences d'ignorer une surveillance inexacte de la température ?
Le coût des mauvaises données de température est réel, mais il est souvent caché.

Gaspillage d'énergie. Votre centrale de refroidissement se met en marche par étapes en fonction de la température de l'air soufflé. Si cette lecture est inférieure de 2°C à la réalité, votre centrale fonctionnera plus que nécessaire. Cette énergie supplémentaire coûte de l'argent chaque heure de chaque jour. Pendant une saison de refroidissement, le gaspillage peut dépasser le coût de remplacement de chaque capteur du bâtiment.

Plaintes de confort. Les occupants ne se soucient pas de ce que disent vos capteurs. Ils se soucient de la sensation de l'espace. Si votre Capteur de Température pour Système de Climatisation lit 22°C mais que la pièce est en réalité à 24°C, vous recevrez des appels. Votre personnel passera du temps à enquêter. Vous pourriez finir par ajuster les consignes à l'aveugle, aggravant le problème.

Dommages à l'équipement. Un capteur qui lit bas peut empêcher votre système de répondre aux conditions réelles. Les vannes d'eau glacée peuvent ne pas s'ouvrir complètement. Les ventilateurs du condenseur peuvent ne pas démarrer. Dans des cas extrêmes, l'équipement peut geler ou surchauffer parce que le système de contrôle a cru à de fausses données.

Opportunités d'économie manquées. Les projets de rénovation énergétique et d'optimisation dépendent de données de base précises. Si les lectures de votre Capteur de Température CVC sont décalées, vos calculs d'économie seront erronés. Vous pourriez rejeter un projet valable parce que les données ont fait paraître votre système plus efficace qu'il ne l'est réellement.

Si vous demandez "La surveillance inexacte de la température a-t-elle vraiment de l'importance ?" la réponse est oui. Le coût d'une mauvaise Surveillance Précise de la Température s'accumule chaque jour.

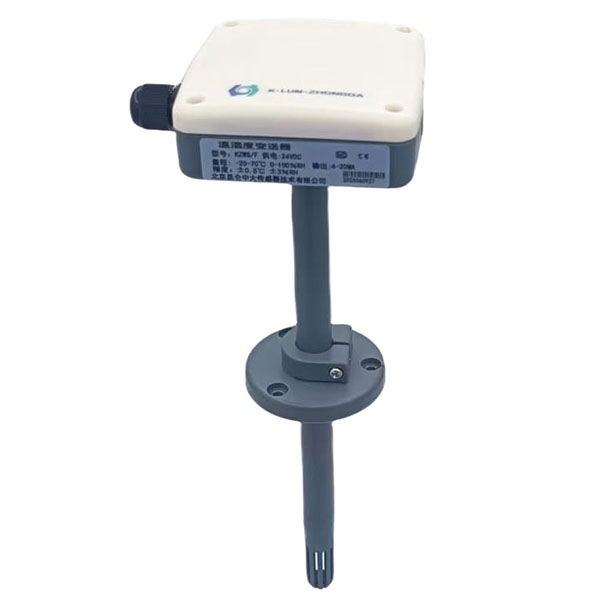

Spécifications Techniques

• Type de Produit : Capteur de Température pour Système de Climatisation multi-interface avec sorties sélectionnables sur le terrain

• Également Appelé : Capteur de Température CVC pour les applications de chauffage, ventilation et climatisation

• Fonction Principale : Surveillance Précise de la Température pour les centrales de traitement d'air, les boîtes VAV, les ventilo-convecteurs et les systèmes hydroniques

• Élément Sensible : RTD au platine, PT100 ou PT1000, Classe B (±0,3°C) ou Classe A (±0,15°C)

• Options de Sortie : Résistance PT100, courant 4-20mA (boucle 2 fils alimentée), tension 0-10V (3 fils)

• Plage de Température (Air) : -10°C à +50°C pour applications de confort, -40°C à +100°C étendue

• Plage de Température (Tuyau) : -30°C à +120°C avec configuration à attacher ou à immersion

• Temps de Réponse (Air) : τ63 ≤ 10 secondes à 2 m/s de débit d'air

• Temps de Réponse (Tuyau) : τ63 ≤ 25 secondes pour attache, ≤ 8 secondes pour immersion

• Longueur de Sonde (Conduit) : 100 mm, 150 mm, 200 mm, 250 mm, 300 mm

• Matériau de la Sonde : Acier inoxydable 316L

• Boîtier : Plastique ABS, indice d'inflammabilité UL94 V-0

• Indice de Protection : IP54 pour montage en pièce, IP65 pour montage en conduit

• Connexion de Câble : Bornes à vis à l'intérieur du boîtier, accepte 16-24 AWG

• Humidité de Fonctionnement : 5% à 95% sans condensation

Questions Fréquemment Posées

Q : Qu'est-ce qu'un Capteur de Température pour Système de Climatisation multi-interface signifie pour moi ?
R : Cela signifie que vous pouvez utiliser le même capteur physique avec n'importe quel contrôleur. Que votre système de gestion du bâtiment attende du PT100, du 4-20mA ou du 0-10V, ce Capteur de Température CVC fournit le signal correct.

Q : Dans quelle mesure le câblage affecte-t-il la Surveillance Précise de la Température ?
R : De manière significative. Avec un capteur à deux fils, 50 mètres de câble peuvent ajouter 0,5°C à 1°C d'erreur. Ce Capteur de Température pour Système de Climatisation prend en charge les connexions à trois et quatre fils qui annulent la résistance du câble.

Q : Puis-je utiliser ce Capteur de Température CVC à la fois pour le refroidissement et le chauffage ?
R : Oui. La plage de température couvre les applications de chauffage typiques jusqu'à 50°C. Pour les systèmes de chauffage à haute température, une version spécialisée avec plage étendue est disponible.

Q : À quelle fréquence dois-je remplacer mon Capteur de Température pour Système de Climatisation ?
R : Avec la technologie RTD au platine, ces capteurs durent typiquement 10 à 15 ans. Le taux de dérive est suffisamment faible pour que la plupart des propriétaires de bâtiments n'aient jamais besoin de les remplacer pour des raisons de précision.

Q : Ce capteur fonctionnera-t-il avec mon fil de thermostat existant ?
R : Oui, pour des distances inférieures à 30 mètres. Pour des distances plus longues, la sortie à trois fils ou 4-20mA est recommandée pour la Surveillance Précise de la Température.
