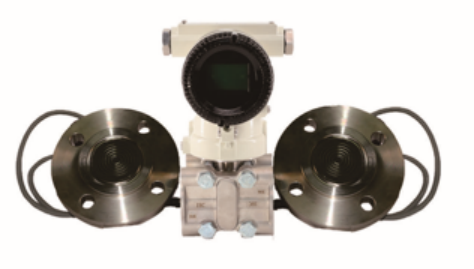

مستشعر الضغط التفاضلي

المواصفات الفنية

• مستشعر الضغط التفاضلي مستشعر الضغط التفاضلي: دقة 0.1%، التشغيل من -40 درجة إلى 85 درجة مئوية، خرج 4-20 مللي أمبير
• 4 محول ضغط 20 مللي أمبير 4 محول ضغط 20 مللي أمبير: بروتوكول HART، ترتيب 100:1، شهادة SIL 2
• جهاز إرسال الضغط التفاضلي 1 جهاز إرسال الضغط التفاضلي 1: تصميم غرفة دلتا، دقة ±0.075%
• جهاز إرسال Dp جهاز إرسال dp: حماية IP67، ضمان لمدة 5 سنوات، يمكن تتبعه بواسطة NIST

التطبيقات

• الصناعات العملية التي تستخدم مستشعر الضغط التفاضلي مستشعر الضغط التفاضلي
• أنظمة التشغيل الآلي مع 4 محولات ضغط 20 مللي أمبير 4 محولات ضغط 20 مللي أمبير
• مراقبة الضغط عبر جهاز إرسال الضغط التفاضلي1 جهاز إرسال الضغط التفاضلي1
• التحكم الصناعي باستخدام جهاز إرسال DP جهاز إرسال DP

1. دقة عالية
2. استقرار جيد
3. نظام ثنائي الأسلاك (نظام خاص بأربعة أسلاك)
4. المكونات الصلبة، لوحة الدوائر المطبوعة
5. صغيرة وخفيفة الوزن وقوية مضادة للاهتزاز
6. النطاق والصفر قابلان للتعديل بشكل مستمر في الخارج
7. الهجرة الإيجابية يمكن أن تصل إلى 500% والهجرة السلبية يمكن أن تصل إلى 600%
8. التخميد قابل للتعديل
9. ميزات الحماية من التحميل الزائد في اتجاه واحد جيدة
10. لا توجد أجزاء متحركة ميكانيكية، وأعمال صيانة أقل
11. كل سلسلة من نفس الهيكل، وأجزاء قابلة للتبديل
12. يمكن اختيار مواد الحجاب الحاجز المتوسطة الاتصال (316L، TAN، HAS-C، Monel وغيرها من المواد المقاومة للتآكل)
13. هيكل مقاوم للانفجار للاستخدام على مدار الساعة
14. بروتوكول Hart Fieldbus الذكي

1. استخدم كائنًا: السوائل والغازات والأبخرة
2. استخدام الجهد: 12-36 فولت تيار مستمر القيمة القياسية 24VDC
3. إشارة الخرج: 4-20mA DC (نظام خاص بأربعة أسلاك)
4. درجة الحرارة المحيطة: -25-70 درجة مئوية (جهاز إرسال عام)، -15-70 درجة مئوية (مع مؤشر المجال))
5. درجة حرارة التخزين:-40-100 درجة مئوية
6. مستوى الحماية: IP65، EXd II CT6Gb
7. شفة قياسية: يرجى التحديد عند الطلب
8. تأثيرات الطاقة: أقل من ± 0.005%/V من نطاق الإخراج
9. تأثيرات الاهتزاز: عندما يكون تردد الاهتزاز 500 هرتز في أي اتجاه، يكون الخطأ 0.05%/جم في النطاق الأقصى (الضغط التفاضلي 0.25%/جم)
10. تأثير موقع التثبيت: عندما لا يتم تثبيت غشاء العمل عموديًا، قد يكون هناك خطأ في الموضع الصفري لا يزيد عن 0.24 باسكال، والذي يمكن التخلص منه عن طريق ضبط موضع الصفر وليس له أي تأثير على النطاق
11. الدقة: ± 0.2%، ± 0.1% (ذكي: ± 0.1%، ± 0.075%)
12. الاستقرار: في غضون ستة أشهر لا تتجاوز دقة جهاز الإرسال
13. موصل ضغط التوجيه: فتحة برغي التوصيل في وعاء الضغط هي 1/2 -14 NPT، مثل 1151 العادي، وفتحة المسمار في فتحة توصيل الكابل هي M20 * 1.5
14. المؤشر: مؤشر إخراج المجال بمقياس التيار الكهربائي، إشارة خطية 0 -100%؛ شاشة LCD 3 -1/2 بت
15. النطاق والصفر: قابل للتعديل المستمر الخارجي
16. الهجرة الإيجابية والسلبية: جهاز إرسال الضغط التفاضلي: الحد الأقصى لمقدار الهجرة الإيجابية هو 500%، والحد الأقصى لمقدار الهجرة السلبية هو 600%
17. الضغط المطلق: الحد الأقصى للهجرة الإيجابية هو 500%، الهجرة الإيجابية فقط
18. الضغط الزائد: لا يزيد عن 1.15 مرة من الضغط المحدد، لن يتلف جهاز الإرسال
19. تغير الحجم: أقل من 0.16 م3
20. وقت التخميد: عند ملئه بزيت السيليكون، فإنه قابل للتعديل بشكل مستمر في 0.2-1.67 ثانية
