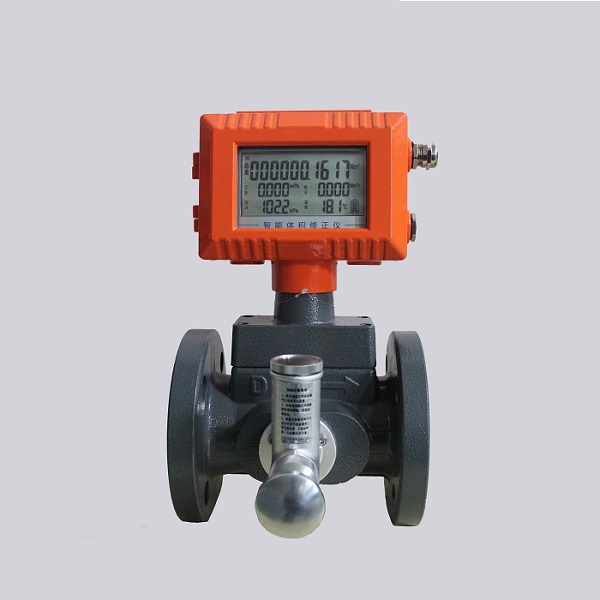

KZLWGY气体涡轮流量计

       本系列产品是我公司最新研发的气体涡轮流量计,融合了航空技术的先进理念和流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代精度高、高可靠性的气体精密计量仪表,广泛适用于天然气、煤制气、液化气、烃气等气体的计量。结合现代化的数控加工设备。

优质铝合金涡轮,具有更高的稳流和耐腐蚀作用;

进口专用轴承,使用寿命长;
计量室与通气室隔绝,保证了仪表的安全性;
可检测被测气体的温度、压力和流量,能进行流量自动跟踪补偿,并显示标准状态下(Pb=101.325kPa,Tb=293.15K)的气体体积累积量;可实时查询温度压力数值;
流量范围宽(Qmax/Qmin≥20:1),重复性好,精度高(可达1.0级),压力损失小,始动流量低,可达0.6m3/h;
智能化仪表系数多点非线性修正;
内置式压力、温度传感器,安全性能高、结构紧凑、外形美观;
系统低功耗工作,一节3.6V10AH锂电池可连续使用1年以上;

产品简介

当流体流入流量计时,在进气口专用一体化整流器的作用下得到整流并加速,由于涡轮叶片与流体流向成一定角度,此时涡轮产生转动力矩,在克服摩擦力矩和流体阻力矩后,涡轮开始旋转。在一定的流量范围内,涡轮旋转的角速度与流体体积流量成正比。根据电磁感应原理,利用磁敏传感器从同轴转动的信号轮上感应出与流体体积流量成正比的脉冲信号,该信号经放大、滤波、整形后与温度、压力传感器信号一起进入智能流量积算仪的微处理单元进行运算处理,并把气体的体积流量和总量直接显示于LCD屏上

技术指标

                                          D/B型量程范围:

口径

流量范围m³/h

口径

流量范围m³/h

准确度

DN25

5-50

DN100

32-650

1.0

1.5

DN40

7-70

DN150

80-1600

DN50

10-100

DN200

125-2500

DN65

13-250

DN250

200-4000

DN80

20-400

DN300

300-6000

                               F型量程范围:

口径

流量范围m³/h

口径

流量范围m³/h

准确

DN25

      2-20

DN150

50-1000







1.0%

1.5%

      5-70

80-1600

DN50

      6-100

DN200

80-1600

10-160

    125-2500

DN80

  13-250

DN250

    125-2500

      20-400

200-4000

DN100

20-400

DN300

200-4000

32-650

320-6500




外观尺寸
